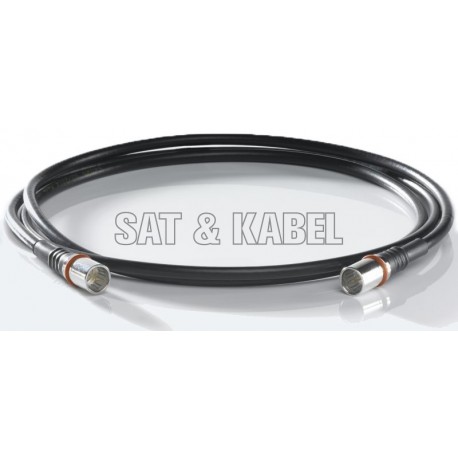

DS 50 U 0150

Mechanische Daten:

• Knickschutz: Schrumpfschlauch schwarz
• Reissfestigkeit: >130 N Kabel / Steckverbinder
• Biegeradius: 30 mm
• Aussenmantelmaterial: PVC schwarz
• Aussenmanteldurchmesser: Ø 5,00 mm (±0,1 mm)

Kabelaufbau:

• Innenleitermaterial: Cu-Draht, blank
• Innenleiterdurchmesser: Ø 0,8 mm (±0,02 mm)
• Dielektrikummaterial: PE
• Dielektrikumdurchmesser: Ø 3,55 mm (±0,05 mm)
• Ausssenleitermaterial 1: Aluminiumfolie geklebt (Ø 3,65 mm)
• Ausssenleitermaterial 2: TCCA Geflecht 24x4x0,12 (75% Abdeckung)
• Ausssenleitermaterial 3: Aluminiumfolie

Elektrische Daten:

• Frequenzbereich: 5...2400 MHz
• Einfügedämpfung bei 1006 MHz: <0,9 dB
• Einfügedämpfung bei 2400 MHz: <1,3 dB
• Rückflussdämpfung 5...12 MHz: >25 dB
• Rückflussdämpfung 12...300 MHz: >25 dB
• Rückflussdämpfung 300...470 MHz: >23 dB
• Rückflussdämpfung 470...1006 MHz: >18 dB
• Rückflussdämpfung 1006...1700 MHz: >15 dB
• Rückflussdämpfung 1700...2400 MHz: >12 dB
• Kopplungswiderstand 5...12 MHz: ≤2,5 mΩ/m
• Kopplungswiderstand 12...300 MHz: ≤0,9 mΩ/m
• Schirmdämpfung: 30...1006 MHz: >105 dB
• Schirmdämpfung: 1006...2000 MHz: >95 dB
• Schirmdämpfung: 2000...2400 MHz: >85 dB
• Schirmungsklasse: A++ (ausser 5...12 MHz)
